商品の紹介(一部)

株式会社エースで主に取り扱いしている土木資材をご紹介いたします。
弊社では下記資材以外の鋼材関係も幅広く取り扱っておりますのでご相談下さい。

土木資材

土木工事現場で欠かせない資材を取り揃えております。

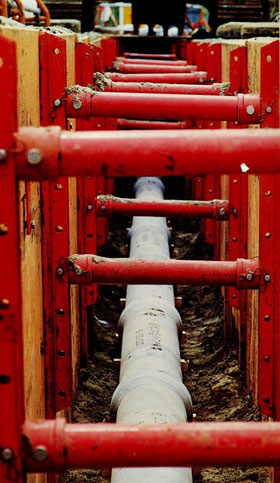

土留用 アルミ矢板

土留用 アルミ矢板 YTサポートの特徴
  • 操作は地上からで可能。
    ジャッキの組みばらしの際の事故が防げれます。
  • しっかりと地山をおさえれます。
    プレロードがかけれますので地山の緩みがありません。
  • 仮設手間が大幅に減少。
    開削工事の能率が格段に向上します。
アルミ矢板 引張り強さ 245N/mm2以上
耐力 206N/mm2以上
伸び 8%以上
型式/仕様 製品寸法 ㎜ 重量
断面二次
モーメント
断面係数
断面形状 長さ
YSY35W 断面形状 2000 10.1 36.4 20.7
2500 12.6
3000 15.1
3500 17.7
4000 20.2

土留用 アルミ機材

水圧ジャッキ
商品名/仕様 安全耐力
tf(N)
切梁長さ㎜ 重量
約㎏
所要水量

最小 最大
YT-45 7.5(73.5) 350 450 7.5 230
YT-65 7.5(73.5) 450 650 8.5 458
YT-90 7.5(73.5) 600 900 9.5 687
YT-130 7.5(73.5) 800 1300 11.5 1145
YT-180 7.5(73.5) 1100 1800 15.6 1603
YT-210 10.0(98.0) 1500 2100 26.0 2052
YT-270 10.0(98.0) 2000 2700 33.0 2181
YT-330 7.5(73.5) 2500 3300 41.0 2181

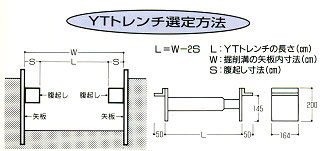

土留用 アルミ機材サイズ比較YTトレンチ選定方法

アルミ腹起こし
型式/仕様 製品寸法 m 重量
断面積
断面二次
モーメント
断面係数
断面形状 長さ
YSH 0715 断面形状 1500 11.5 28.3 213 61
YSH 0718 1800 13.8
YSH 0720 2000 15.3
YSH 0730 3000 22.9
YSH 0740 4000 30.6
YSH 1115 断面形状 1500 14.5 35.7 660 120
YSH 1118 1800 17.4
YSH 1120 2000 19.3
YSH 1130 3000 28.9
YSH 1140 4000 38.6

簡易鋼矢板

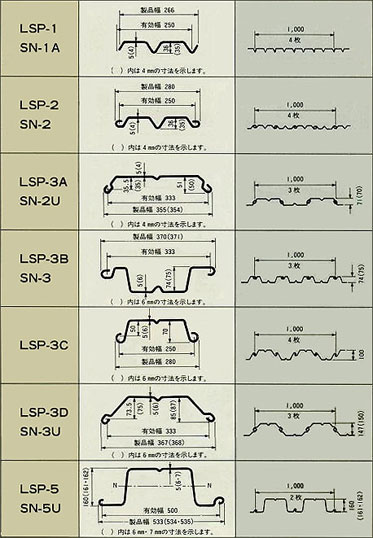

簡易鋼矢板は薄い鋼板で作られているにも関わらず高い強度をもっており非常に軽く施工も運搬も容易です。 簡易鋼矢板 簡易鋼矢板ラインナップ
種類 1m当りの
所要枚数
寸法 矢板 1枚につき 壁幅 1mにつき
厚さ
有効幅
高さ
断面積
重量㎏/m 断面二次
モーメント
断面係数 断面積 重量 断面二次
モーメント
断面係数
  ㎝4 ㎏/m ㎝4
LSP-1
SN-1A
4 4.0 250 35 13.26 10.4 16 6.69 53.04 41.6 64 26.8
5.0 250 36 16.47 12.9 20.2 8.33 65.88 51.6 80.8 33.3
LSP-2
SN-2
4 4.0 250 35 15.08 11.8 18.3 8.33 60.32 47.2 85.1 48.6
5.0 250 36 18.85 14.8 22.9 10.2 75.4 59.2 107 59.7
LSP-3A
SN-2U
3 4.0 333 50 18.09 14.2 48.2 13.1 54.27 42.6 404 115
5.0 333 51 22.76 17.9 59.8 15.9 68.28 53.7 510 144
LSP-3B
SN-3
3 5.0 333 74 27.51 21.6 212 57 82.53 64.8 636 171
6.0 333 75 33.01 25.9 254 68 99.03 77.7 762 204
LSP-3C 4 5.0 250 70 20.89 16.4 167 38.8 83.56 65.6 1,060 213
6.0 250 70 26.50 20.8 180 41.8 106 83.2 1,260 252
LSP-3D
SN-3U
3 5.0 333 85 24.60 19.3 212 39 73.8 57.9 2,000 272
6.0 333 87 29.66 23.3 255 45.8 88.98 69.9 2,480 330
LSP-5
SN-5U
2 5.0 500 160 42.85 33.6 1,810 226 85.7 67.2 3,620 452
6.0 500 161 51.42 40.4 2,180 270 102.8 80.8 4,360 540
7.0 500 162 59.99 47.1 2,540 313 120 94.2 5,080 626
は郡山工場保有商品

ライトパネル

ライトパネルイメージ たて込み簡易土留工法
高い安全性
各種実用実験を基に外圧に十分耐え得る部材で構成されています。また、施工に当っては、バックホーで各部材を押し込み、掘削をしながら沈下させて行く方法によるので常に安全な構内作業スペースの確保ができます。

低振動・低騒音
従来工法のような大型建機などを使用せず、バックホーで支保工を形成するので、低振動・低騒音での施工が可能です。この事は市街地地内の工事にも適する大きな特徴です。

工期の短縮
掘削、支保工の押し込み、管埋設、支保工の引抜などの作業を連続して繰り返す事が出来る為、工期の短縮に著しい成果をあげています。


ライトパネルイメージ
すぐれた経済性
特別な建機などを必要とせず作業員も最小限で済む為すぐれた経済性を発揮します。また各部材が分解出来る為運搬にも便利で工事費の節約ができるよう工夫されています。

ライトパネルイメージ
ライトパネル落石防護仕様
近年落石防護柵横矢板としての御要望が増えてます。安全性、設置・撤去費も含めた経済性と設置後もパネルが黄色で車からの視覚的な存在感で事故の軽減が図れていると思われます。

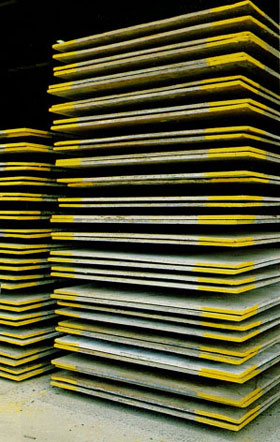

敷鉄板

敷鉄板 敷鉄板
商品寸法 通称 面積 厚み 重量
mm kg
914 x 1,829 3' x 6' 1.672 19 249
22 289
1,219 x 2,438 4' x 8' 2,972 19 443
22 513
1,524 x 3,048 5' x 10' 4,645 22 802
25 911
1,524 x 6,096 5' x 20' 9,290 22 1,604
25 1823
縞鋼板(チェッカープレート)
商品寸法 通称 面積 厚み 重量
mm kg
1,219 x 2,438 CH 4'x8' 2,972 22 518
1,524 x 3,048 CH 5'x10' 4,645 22 810

リンクプレート

リンクプレート


現場での車両通行などに使用する敷鉄板の敷並べに溶接を必要とせず つなげる事ができます。 安全で取り付けも簡単に出来、溶接ジョイントと違い返却時に溶接除去費など別途修理費も不要。

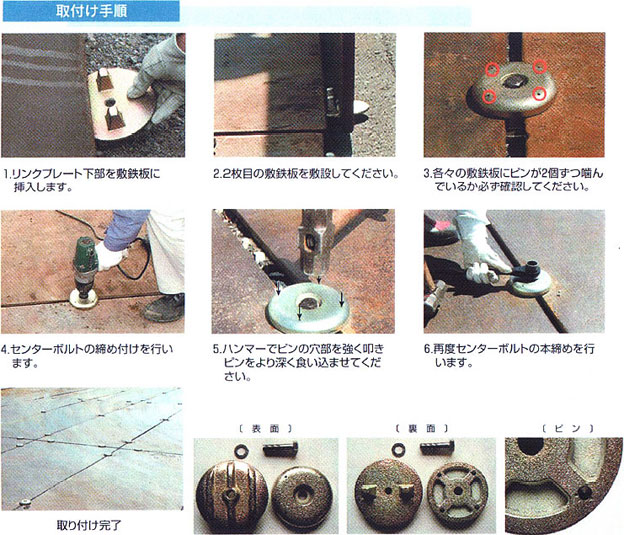

リンクプレート取付手順

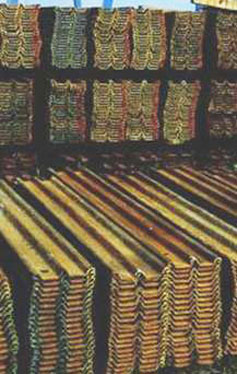

鋼矢板

鋼矢板

鋼矢板は 護岸、橋脚、建築物の基礎工事など幅広く用いられ土木、建築事業には欠かせない資材として大きな役割をもっています。
ジョイント部を接合しながら連続して打込むことによって止水性の良い安定した土留壁をつくる事ができます。

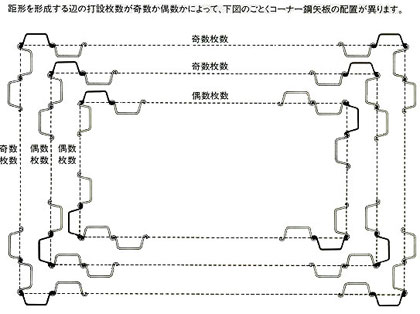

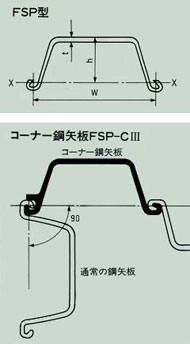

鋼矢板組み合わせ 鋼矢板組み合わせ

種類 寸法 鋼矢板 1枚当り 壁幅 1m当り
有効幅 有効高さ 厚さ 断面積 断面二次
モーメント
 断面係数 単位質量 断面積 断面二次
モーメント
 断面係数 単位質量
mm mm mm cm4 kg/m kg/m cm4/m ㎠/m kg/㎥
FSP-2 400 100 10.5 61.18 1,240 152 48 153 8,740 874 120
FSP-3 400 125 13 76.42 2,220 223 60 191 16,800 1,340 150
FSP-4 400 170 15.5 96.99 4,670 362 76.1 242.5 38,600 2,270 190
FSP-5L 500 200 24.3 133.8 7,960 520 105 267.6 63,000 3,150 210
FSP-C3 400 125 13 79.63 2,330 237 62.5
FSP-C4 400 170 15.5 96.76 4,630 377 76
NSP-2w 600 130 10.3 78.7 2,110 203 61.8 131.2 13,000 1,000 103
NSP-3w 600 180 13.4 103.9 5,220 376 81.6 173.2 32,400 1,800 136

H形鋼

H形鋼

H形鋼は、一般鋼材の中で幅広く使用されています。材質強度が強く抵抗が小さい為硬い地盤にも打込みが可能です。

H形鋼断面図
主な種類 寸法 断面積 単位質量 断面二次モーメント  断面係数
(mm) (㎝4) (㎠)
A B t1 t2 (㎠) (kg/m) lx ly Zx Zy
100x100 100 100 6 8 10 21.9 17.2 4.18 2.47 77 26.7
125x125 125 125 6.5 9 10 30.31 23.8 5.29 3.11 136 47.0
150x150 150 150 7 10 11 40.14 31.5 6.39 3.75 219 75.1
200x200 200 200 8 12 13 63.53 49.9 8.62 5.02 472 160
250x250 250 250 9 14 16 92.18 72.4 10.8 6.29 867 292
300x300 300 300 10 15 18 119.8 94 13.1 7.51 1,360 450
350x350 350 350 12 19 20 173.9 137 15.2 8.84 2,300 776
400x400 400 400 13 21 22 218.7 172 17.5 10.1 3,330 1,120

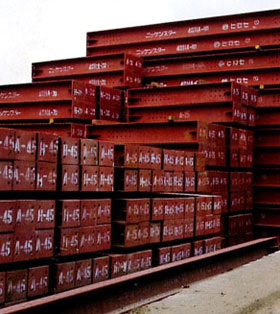

鋼製山留材

鋼製山留材

鋼製山留材は非常に強く組立解体が容易で多くの利点があります。その為 色々な用途に幅広く利用されています。

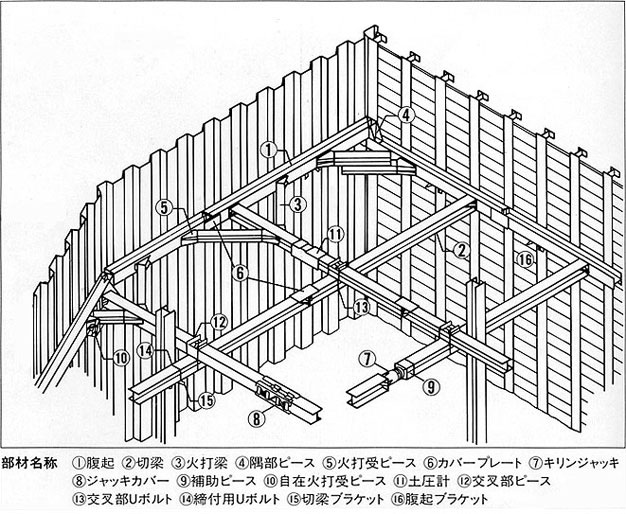

鋼製山留材断面図

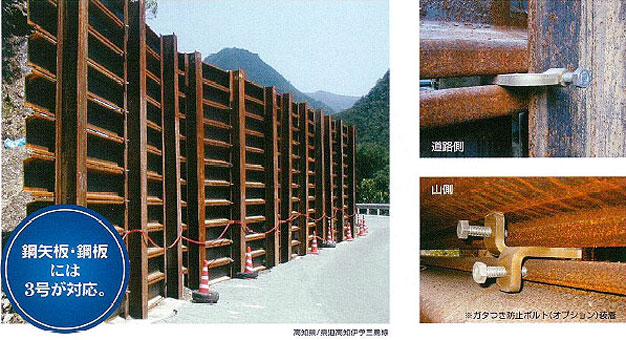

落石防護柵用 とまった君 シリーズ

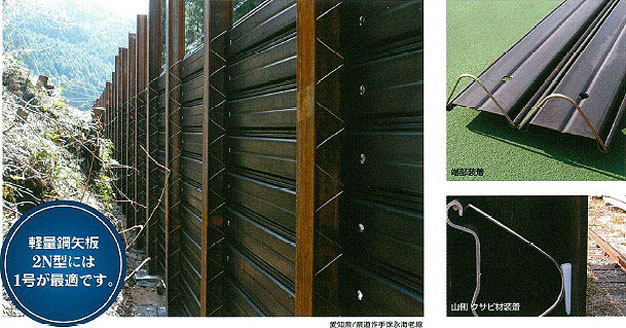

とまった君1号(売切) とまった君1号

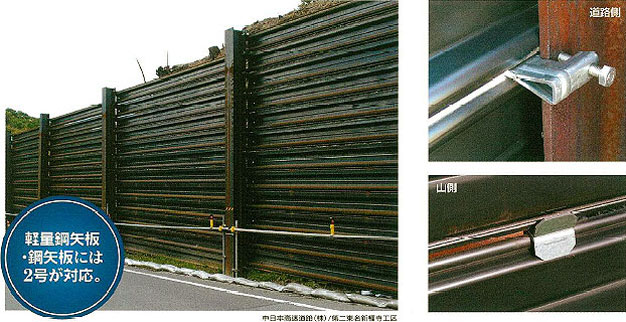

とまった君2号(リース) とまった君2号

とまった君3号(リース) とまった君3号

*軽量鋼矢板2型はL=1.97m~1.95mで自社在庫有ります。

テールアルメ工法

テールアルメ工法

宅地造成の土留壁、高速道路の擁壁などの新しい特許工法であるテールアルメ工法をフランスのテールアルメ社との技術提携によって導入国内での実用化を推進しています。

現在も土木工事において大いに採用されておりその技術を応用した緑化テールアルメなど現在もその実績を受けて採用範囲が拡大しています。


ライナープレート

ライナープレート

ライナープレートは地滑り抑制工用の集水井、推進工法の発進・到達立坑、深礎工法などの広範囲で使用されます。

特徴
  • 1枚が軽量で1人で持ち運び可能。
  • 断面性能が高く外圧強度が高い。
  • ボルトでの組立、解体が容易です。
  • 用途、地盤条件に応じてサイズや材料を選択できる為 経済的です。

工事の紹介

土木工事

打込・引抜工事

ロックスカットWパース工法

近年、都市の過密化にともない各種の公害問題がクローズアップされこれらの問題解決に向けた新技術、新技法をいち早く取り入れ各現場のニーズに応えていきます。また安全作業に徹し、責任ある各種工事をスピーディに行います。
工事の施工についてご相談ご下命を賜ります様お願い申しあげます。


硬質クリア反力 硬質クリア工法 ユンボ式オーガー工法

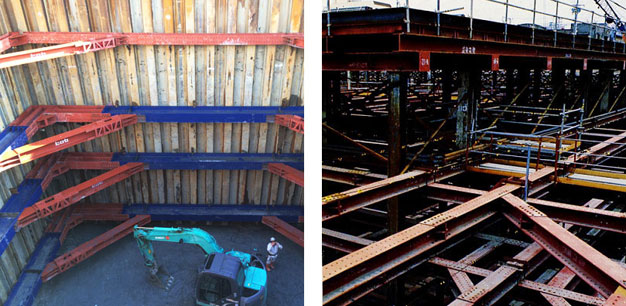

架設・解体工事

架設・解体工事

KR工法(土留)

KR工法

NETIS登録  KK-120008-A
セメント改良土留壁構築工法(KR工法)
KR工法協会員 ㈱エース

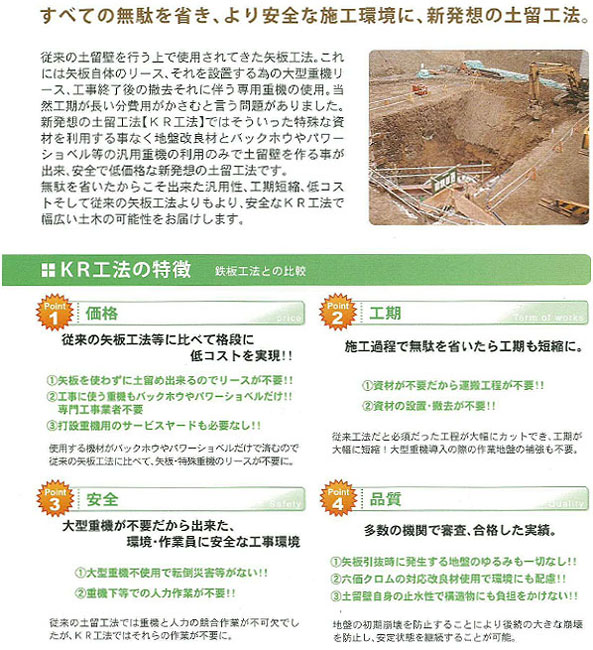

KR工法特徴

KR工法比較

工法の種類

KR工法は、基本的な施工方法は同じですが、使用する場所や用途によって工法の種類が異なります。

KD橋

KD橋

西ドイツのクルップ社で研究、開発された欧米諸国では永久橋および仮設橋として すでに数多くの実績をもつ組立式の橋梁です。このKD橋は三角形の部材の組み合わせによって支間長90mまで可能でありそれぞれの部材が小型の為立地条件の制約が無い特徴もあります。


プレガーター

プレガーター

単純梁鈑桁橋です。仮設橋としては支間長30mまで可能で橋長・幅員は2mピッチで任意です。溶接個所が少なく架設解体が簡単です。床板は通常の覆工板が使用できます。


杭抜

杭抜

障害物撤去工事
都市部の再開発や建て替え需要の中で建物解体工事の延長で地下に打設、埋設されたPC杭、場所打ちコンクリート杭、地下コンクリート等の障害物を現場に最適な工法で引き抜き撤去します。


全旋回

全旋

全旋回オールケージング工法
《小型φ1000~超大型φ3000mmまで対応可能》
オールケーシング工法は、ケーシングチューブを掘削孔全長にわたり回転・圧入しながらハンマーグラブ等で、ケーシングチューブ内の土砂を掘削・排土する工法です。掘削完了後、スライムを処理し鉄筋かごを掘削孔内に建込み、トレミー管によりコンクリートを打設します。トレミー管とケーシングチューブは、コンクリート打設に伴い順次引抜回収します。


SCB工法

SCB工法

従来の自立式土留壁を控え構造(控え壁と支圧壁)が発揮する抵抗力で安定させ、より一層深く掘削することを可能にします。

1.【控え壁】支圧壁と土留壁を連結し、支圧壁と土留壁で挟まれた土塊部分を拘束する役目を果たします。
2.【支圧壁】この壁と土留壁に囲まれた土塊がせん断抵抗を発揮します。機能的には支圧壁式土留め工法といえます。


SCB工法断面図SCB工法断面図

管更生事業

国内の老朽化したパイプラインを非開削で機能回復、耐用年数の向上・補強などを行います。

管更生システム

スルーリング工法 スルーリング工法

現在のパイプラインは汚朽化が進んでおり内部腐食、クラック、漏水など多くの問題を抱え早急な再構築が必要です。スルーリング工法は国内で開発された技術でこの様な汚朽化した多くの問題を抱えるパイプラインを非開削で更生する技術です。


スルーリング工法の特徴 スルーリング工法の特徴
  • 国内で開発された技術であり、安定した品質の材料、施工の提供ができる。
  • 非開削で老朽管路の機能回復、耐用年数の向上・補強ができる。
  • 目的、条件により構造設計を行い、目的に応じた老朽管路の更生ができる。
  • 老朽管路の問題点(腐食、クラック、侵入水や木の根侵入、等)を完全に解決できる。
  • 更生管厚を調整する事により、自立管・二重構造管に対応する事ができる。
  • 下水道管きょ(取付管と本管接合部を含む)を一体化更生する事ができる。

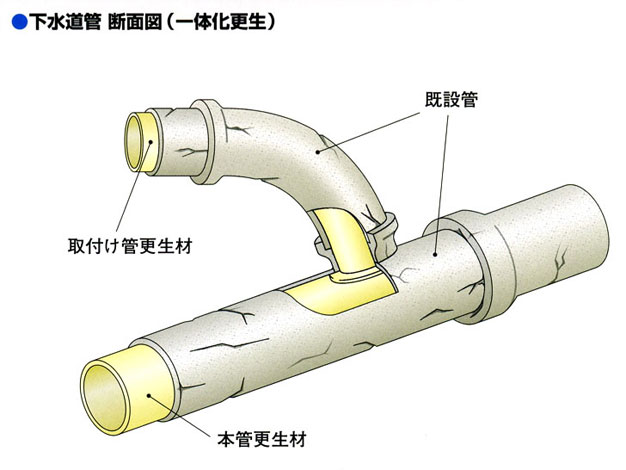

下水道断面図

マンホールポンプ事業

マンホールポンプの販売・設置・メンテナンス

各種メーカーのポンプを取扱いマンホールポンプの販売、設置、メンテナンスを行います。 マンホールポンプイメージ1 マンホールポンプイメージ2

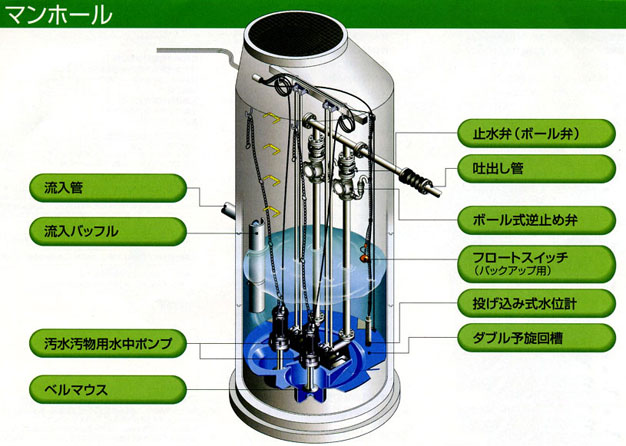

マンホール解説図

工事用水中ポンプの各種販売もしていますのでご相談ご下命を賜ります様お願い致します。 ポンプ写真1 ポンプ写真2 ポンプ写真3
